力士樂滾珠導軌導向系統BSCL系統預緊的定義:
預緊滾珠滑塊可提高剛度。因此在壽命計算時應當將內部預緊力考慮在內。

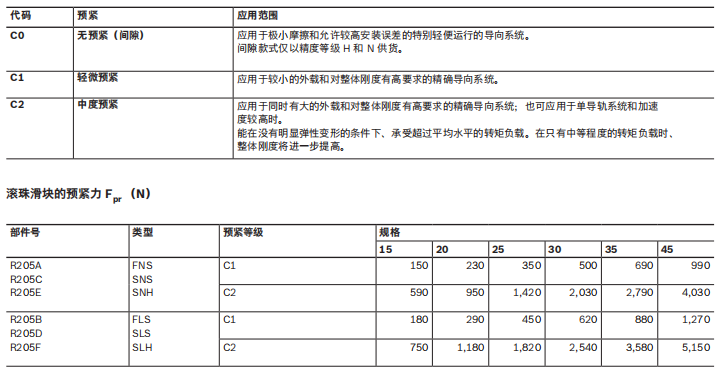

可以根據應用范圍選擇預緊等級。預緊力 Fpr 請參見表格。
可根據需求提供剛度圖表。
為了不降低使用壽命、預緊力不應*過軸承載荷 F 的 1/3。
一般情況下、滾珠滑塊的剛度隨著預緊力的提高而增大。在有振動的場合、相應選取較高的預緊(預緊等級 C2)。
舉例
a. 應用范圍:應用于較小的外載和對整體剛度有高要求的精確導向系統。因此、預緊等級為 C1。
b. 選擇的滾珠滑塊:FNS R205A 314 20
c. 使用選定的滾珠滑塊、按照表格確定預緊力 Fpr = 690 N。
