空心銷軸連接器
a）在組裝點的兩側固定鏈條
b）除鏈條必須在無潤滑的狀態下運轉之外，在空心銷軸上涂抹潤滑脂或潤滑油，并且將軸銷插入鏈條的兩端。
c）將松鏈板放在空心銷軸的兩端上，并且支撐住在固定鏈板側的鏈條，以克服組裝作用力。

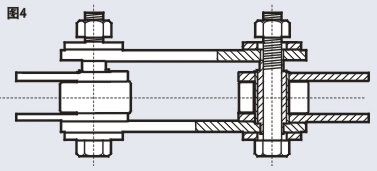

d）使用一個空心沖頭及錘子或者一個液壓沖頭或起重器或者一個螺栓與間隔器類的工具緩緩地將松鏈板均勻、交替壓到空心銷軸的頸部。（參見圖4）
e）當鏈板已**被固定好時，鉚接銷軸末端。（參見以下有關鉚接的說明）。
f）檢查已組裝好的接頭是否能夠自由伸縮。如果過緊，則應用錘子在空心銷軸的對面一端輕輕敲擊一下，以便將接頭放松。
鉚接空心銷軸

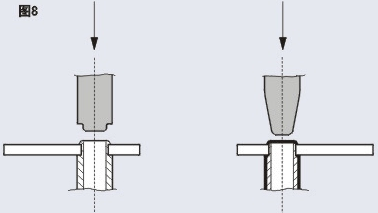

與實心銷軸一樣，應該在銷軸的對面一端支撐鏈條，以克服鉚接作用力。然后，需要將銷軸的末端略微擴大，以防止鏈板從銷軸上脫落?？梢岳靡粋€(gè)圓錐形末端的沖頭或一個弧形沖頭和一把錘子做到這一點。利用在工廠組裝好的銷軸作為將鉚接敲平的參照。（圖8）
注意：在鉚接鏈條的時候，應該遵守一般安全防護措施。穿、戴護目鏡及防護衣，并且確保工具都處于完好狀態、能夠正常使用。
